11kv 3 fazlı 200kva dağıtım transformatörü
Ürünlerimiz hakkında daha fazla bilgi edinmek ister misiniz? Lütfen e -posta veya telefonla bizimle iletişime geçin.

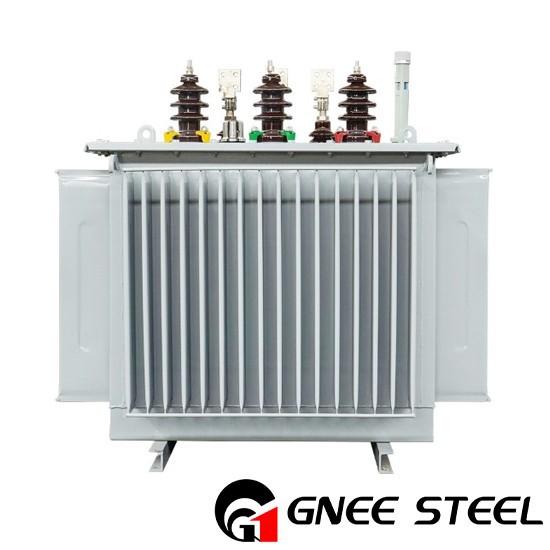

GNEE Steel 200 KVA Dağıtım Transformatörü
Dağıtım TransformatörleriBazı ulusal standartlar 5000 kVA'ya kadar birimlerin dağıtım transformatörleri olarak tanımlanmasına izin vermesine rağmen, normalde 200 kVA'dan daha az derecelendirme vardır. Dağıtım transformatörlerine günde 24 saat enerji verildiğinden (herhangi bir yük taşımasalar bile), demir kayıplarının azaltılmasının tasarımlarında önemli bir rolü vardır. Genellikle tam yükte çalışmadıkları için, daha düşük yüklerde maksimum verimliliğe sahip olacak şekilde tasarlanmıştır. Daha iyi bir verimliliğe sahip olmak için, bu transformatörlerde voltaj düzenlemesi minimumda tutulmalıdır. Bu nedenle, küçük sızıntı reaktansına sahip olacak şekilde tasarlanmıştır.
PAD monte dağıtım transformatörleri
Dağıtım Tipi Transformatör Teknik Verileri
| Nominal Kapasite: | 200 kVA; |
| Mod: | S13-MR-200/11 veya bağlıdır; |
| Birincil Voltaj: | 11kv; |
| İkincil Voltaj: | müşterilere uymak; |
| Yükleme kaybı yok: | 240 ±10% W; |
| Yükleme Kaybı: | 2600 ±10% W; |
| Empedans: | 4.0% ± 10%; |
| Yalıtım Malzemesi: | Mineral yağı veya epoksi reçinesi; |
| Güç frekansı dayanıklı voltaj: | 35kV; |
| Aydınlatma dürtüsü dayanıklı voltaj: | 75kV. |
3 Faz 200KVA Dağıtım Transformatör Bakımı
1. kapasite:
Normal çalışma sırasında, 11KV 3 fazlı 200kVA dağıtım transformatörü üzerindeki elektrik yükü, transformatörün nominal kapasitesinin yaklaşık% 75-90'ında korunmalıdır.
2. Sıcaklık:
11KV 3 fazlı 200KVA dağıtım transformatörüne monte edilen sıcaklık göstergeleri rutin denetimler sırasında kaydedilmelidir. Katılımsız transformatörler için, planlanan her inceleme sırasında voltaj, akım ve üst yağ sıcaklığı kaydedilmelidir. Ek olarak, dağıtım transformatörleri için, belirli fazlar üzerindeki yük, tepe yük dönemlerinde ölçülmelidir. Bir dengesizlik tespit edilirse, yeniden dağıtım dikkate alınmalıdır. Ölçüm süresi yerinde düzenlemelere uymalıdır.
3. İlaç İzleme:
Devreye alınmadan veya büyük bakımdan sonra, 11KV 3 fazlı 200KVA dağılım transformatörleri, bobin yalıtım direncini ölçmeli (genellikle kurutmadan sonra) ve elde edilen değerler, ölçüm yağı sıcaklığı ile birlikte transformatörün geçmiş kartına kaydedilmelidir. Bobin sargılarının yalıtım direnci, 1000 ila 2500 volt aralığına sahip bir megohmetre kullanılarak ölçülmelidir. Spesifik izin verilen yalıtım direnci değerleri tanımlanmamıştır.
Transformatör çalışması sırasında ölçülen yalıtım direnci değerleri ile devreye alınmadan önce veya kurutulmadan önce elde edilenler arasındaki karşılaştırma, transformatörün yalıtım durumunun birincil göstergesi olarak hizmet eder. Yalıtım direnci ölçümleri, mümkün olduğunca aynı megohmetre voltajı kullanılarak aynı sıcaklıkta yapılmalıdır.
4. değişim aralığı:
11KV 3 fazlı 200KVA dağıtım transformatörünün düşük voltaj terminallerinde izin verilen maksimum dengesizlik akımı, nominal değerin% 25'ini geçmemelidir. Kaynak voltaj varyasyonu için izin verilen aralık, nominal voltajın ±% 5'i dahilindedir.
5. Aşırı yükleme:
Olağanüstü durumlarda, 11KV 3 fazlı 200KVA dağılım transformatörleri kısa bir süre aşırı yükte çalışabilir, ancak kış aylarında aşırı yük, nominal yükün% 30'unu geçmemeli ve yaz aylarında nominal yükün% 15'ini geçmemelidir.
100 KVA Dağıtım Transformatörü
