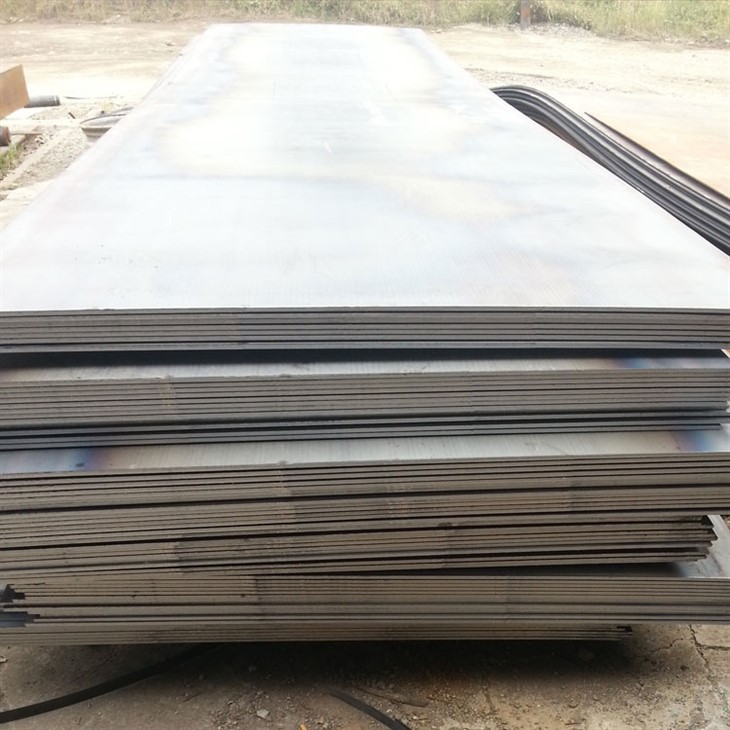

ASME SA516 GR 70 Kazan Çelik Plakası



ASTM SA-516 Sınıf 70: Düşük sıcaklık uygulamalarında basınçlı kaplar için karbon çelik

ASTM SA-516 Grade 70 (SA-516 Gr.70), özellikle düşük ila orta sıcaklık ortamlarında basınç kap üretimi için tasarlanmış bir karbon çelik plakasıdır. ASME Standartlarına Uyum.

SA-516 Gr.70 Temel Özellikler ve Üretim Süreci
SA-516 Gr.70, tekdüze ve yapısal bütünlük sağlayarak ince taneli çelik üretim uygulamaları kullanılarak üretilir. Mekanik özellikleri, aşağıdakiler gibi uygulamalar için ideal hale getirir:

Rafineriler ve kimyasal işleme tesisleri

Enerji üretim tesisleri (buhar kazanları, kompresörler)

Basınçlı gaz depolama (LPG, propan, bütan tankları)

Aşağıda çalışan kriyojenik sistemler-20 derece (-4 derece f)

SA-516 Gr.70 Kalınlık ve Isıya Etkileşim Gereksinimleri

SA-516 Gr.70 Sıcak haddelenmiş (yuvarlanan) durum: 1,5 inç (38 mm) kalınlığında plakalar için standart.

SA-516 Gr.70 Normalleştirilmiş Durum: Mandatory for plates >Tokluğu artırmak için 1,5 inç. Daha ince göstergeler için isteğe bağlı normalizasyon özel ihtiyaçlar için mevcuttur.

Normalleştirme ısıtmayı içerir900-950 derece (1650-1740 derece f)~ 1 dakika/mm kalınlığında bekleme süresi ile, ardından kontrollü hava soğutması ile.

SA-516 Gr.70 Malzeme Avantajları

Soğuk/Sıcak Biçimlendirilebilirlik: Güçten ödün vermeden şekillendirme işlemleri sırasında sünekliği korur.

Kırılgan kırık direnci: Alt ambant sıcaklıklarda üstün çatlak direnci.

Kaynaklanabilirlik: Tipik koşullar altında ısı sonrası tedaviler olmadan tüm standart kaynak teknikleri (Smaw, GTAW, testere) ile uyumludur.

SA-516 Gr.70 Mevcut Boyutlar

Kalınlık: 3/16 "(5 mm) ila 12" (305 mm)

Genişlik: 3,65 metreye kadar 144 "

Özel kesim boyutları ve ek sertifikalar (tr 10204 3.1/3.2) mevcuttur.

SA 516 GR60 GR65 SA516 GR70 Kimyasal Gereksinimler

*Yüzde olarak temsil edilen elemanlar

Unsurlar	SA 516 GR 60 (Sınıf 415)	SA 516 GR 65 (Sınıf 450)	SA 516 GR 70 (Sınıf 485)
Karbon, maksimum kompozisyon %
1/2 inç (12.5 mm) ve	0.21	0.24	0.27
1/2 ila 2 inç (12,5 ila 50 mm), dahil	0.23	0.26	0.28
2 ila 4 inç (50 ila 100 mm), dahil	0.25	0.28	0.30
4 ila 8 inç (100 ila 200 mm), dahil	0.27	0.29	0.31
8 inç (200 mm)	0.27	0.29	0.31
Manganez, max
1/2 (12.5) ve altı:
Isı analizi	0.60-0.90	0.85-1.20	0.85-1.20
Ürün analizi	0.55-0.98	0.79-1.30	0.79-1.30
1/2 inç (12.5)
Isı analizi	0.85-1.20	0.85-1.20	0.85-1.20
Ürün analizi	0.79-1.30	0.79-1.30	0.79-1.30
Fosfor, maks.	0.025	0.025	0.025
Sülfür, Max	0.025	0.025	0.025
Silikon
Isı analizi	0.15-0.40	0.15-0.40	0.15-0.40
Ürün analizi	0.13-0.45	0.13-0.45	0.13-0.45

SA 516 GR60 GR65 SA516 GR70 Çekme Gereksinimleri

	SA 516 GR 60 (Sınıf 415)	SA 516 GR 65 (Sınıf 450)	SA 516 GR 70 (Sınıf 485)
Çekme mukavemeti, KSI (MPA)	60-80(415-550)	65-85(450-585)	70-90(485-620)
Verim mukavemeti, Min.B KSI (MPA)	32(220)	35(240)	38(260)
8 inç (200 mm), min, %	21	19	17
2 inç (50 mm), min, %	25	23	21

Basınçlı kaplar için ince taneli yapısal çelik. A/SA 516 Gr .70+ N çelik, iyi kaynaklanabilirlik ve kırılgan çatlamaya karşı yüksek direnç ile karakterizedir. Bu türler her şeyden önce basınçlı gaz (LPG, bütan ve propan tankları), basınç kapları, buhar kazanları için parçalar, basınç boruları, kompresörler vb. İmalat kapları için kullanılır. En yaygın kullanımları -20 ºC'den daha düşük uygulama ortamlarındadır.

A/SA 516 Gr .70+ N çelik normalleştirilmiş durumda sağlanır. Normalleştirme sıcaklığı 900 - 950 ºC'dir ve sıcaklık, plakanın milimetre kalınlığı başına yaklaşık 1 dakika eşitlendikten sonra fırında bırakılmalıdır. Sonuç olarak, malzeme özelliklerini olumsuz etkilemeden iyi soğuk oluşturan ve sıcak oluşturan özellikler sunar.

Bu serideki ince taneli yapısal çelik, bilinen tüm kaynak işlemleri aracılığıyla hem manuel hem de otomatik ekipman kullanılarak mükemmel şekilde kaynaklanabilir.
